保偏光纤对轴系统

产品描述：

• 设计专用于保偏光纤连接器对轴；
• 加热固化光纤插芯及毛细管；

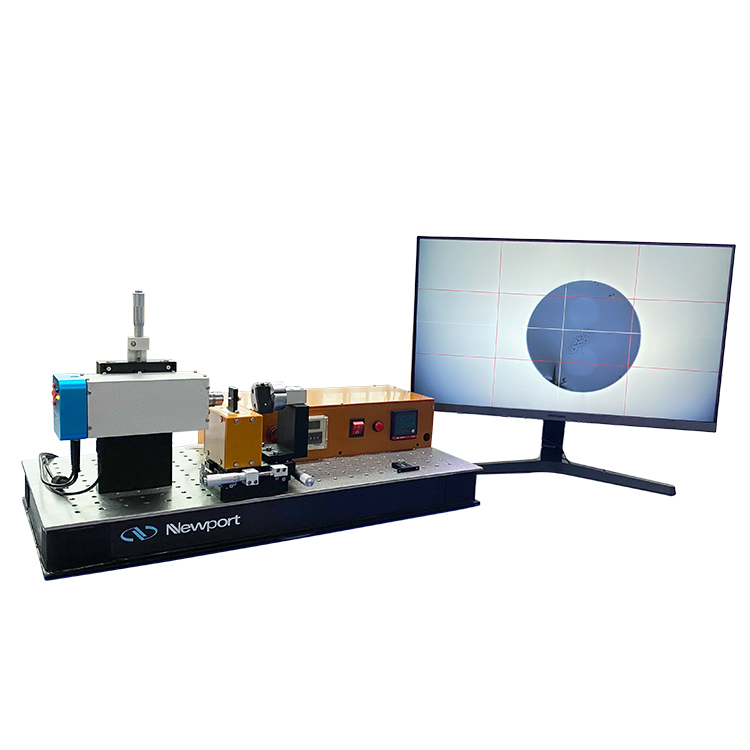

• 系统由显示器、CCD相机对焦系统，连接器加热固定台，和紧包光纤转动器构成。

主要特性:

1. 适用于保偏光纤对轴；
2. 高清CCD相机，光学放大100X~800X可调；
3. 对轴完成后，光纤可直接加热固化在光纤插芯或毛细管内；
4. 对轴调节角度为0~360度；
5. 可用于APC保偏插芯和毛细管，研磨装盘对定位；
6. 适用于光纤研磨后不拆盘检查光纤端面。

技术参数:

标准配置:

订购信息:

操作流程：

（1）剥纤，125um纤芯长度22-30mm。

（2）切割光纤：使用光纤切割刀，纤芯留长12~15mm。

（3）点胶：插芯内注入适量353ND环氧胶。

（4）固定插芯: 将插芯固定在定位件上，必要时用记号笔标示方向。

（5）清洁纤芯：用棉签清洁光纤芯前端，去除脏污，清晰可见熊猫眼

（6）对轴：转动对轴器，将熊猫眼置于正确的位置，水平或竖直。

（7）预固化：开启预固化开关， 5分钟初步固化353ND胶。

（8）完全固化：将预固化后插芯和连接器放置于固化炉上充分15分钟120度热固化。

（9）组装：将插芯组装为成品连接器，组装压接，固定尾套尾套。

（10）研磨：通过4~5道研磨完成光纤端面抛光。

（11）3D测试：视需要检测连接器3D几何参数，若无要求，可不测试。

（12）端面检查：检查光纤端面有无划痕/无白点/无黑点/无边缘破等缺陷，若无判定为良品。

（13）消光比及损耗测试：使用专用偏振消光比测试仪和宽带光源完成测试，依据客户标准判定产品OK和NG。
