多芯MT保偏光纤对轴系统PMF-425P-MT

多芯保偏光纤对轴系统由深圳市纽飞博科技有限公司设计,专用于多芯MT插芯和多芯FA对轴使用,集成12个光纤固定位,轮流完成对轴后,执行点胶或补胶操作,最后进行加热预固化。高清相机及内外置光源确保猫眼成像清晰。自定义横纵向栅格线保证对轴后角度偏差远小于±3度。

多芯MT保偏光纤对轴系统,PMF-425P-MT

产品描述

多芯保偏光纤对轴系统由深圳市纽飞博科技有限公司设计,专用于多芯MT插芯和多芯FA对轴使用,集成12个光纤固定位,轮流完成对轴后,执行点胶或补胶操作,最后进行加热预固化。高清相机及内外置光源确保猫眼成像清晰。自定义横纵向栅格线保证对轴后角度偏差远小于±3度。

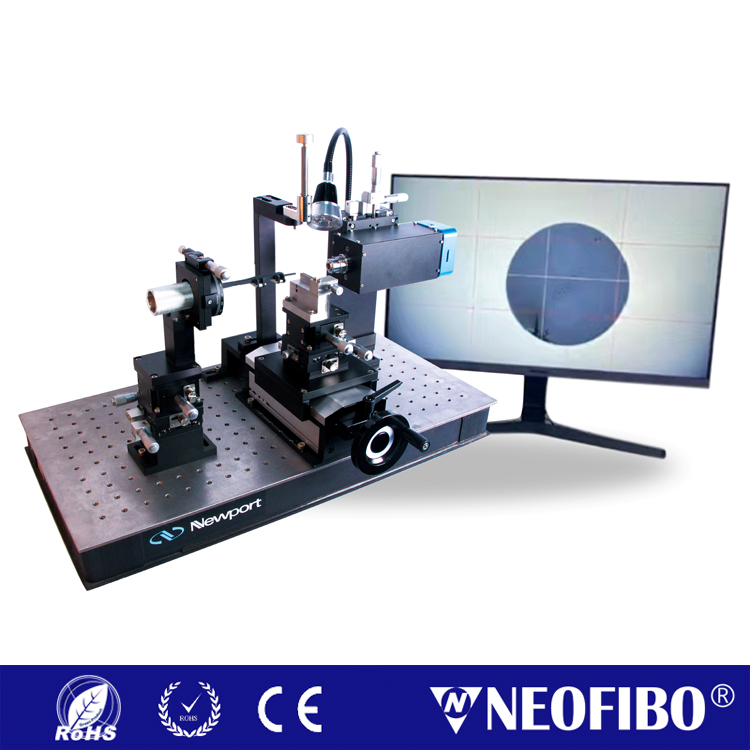

图片:

型号: PMF-425P-MT

原产地: 中国深圳

品牌: Neoscope



主要特性:

  • 集成12个光纤固定位,高效对轴;
  • 巧妙设计有效避免相邻光纤对轴影响;
  • 高清相机成像100-800倍放大,有效控制对轴角度小于±3度;
  • 多条横纵向栅格线,保证快慢轴一致性;
  • 三轴调节架精准控制,微调精度±01mm;
  • 内外置光源保证保偏光纤端面清晰;
  • 600x500mm光学平台方便系统扩展。



技术参数:

型号 PMF-425P-MT
品牌 Neoscope
功能 多芯MT保偏光纤轮流对轴、在线固化 、端面检查
适用插芯 标配:MT、mini MT插芯

选配:FC、SC、LC、玻璃毛细管定位件

固化方式 加热固化或UV固化
加热温度 85~150℃可调
加热时间 4~6分钟
加热功率 80~100W、220V、50Hz
对轴旋转角度 0~360°可调
对轴旋转器数量 1个
对轴旋转器 四轴可调
MT插芯固定台 一轴可调
成像系统 三轴可调
照明光源 内置光源和外置光源



标准配置:

序号 描述 数量
1 CCD相机对焦系统 1套
2 加热计时固化系统 1套
3 250/900um光纤转动器 1套
4 LED外置光源 1套
5 24寸三星液晶显示器 1台
6 12V 5A电源适配器 1个
7 交流电源线 1根
8 内置光源控制开关线 1根



订购信息:

序号 描述及型号 数量 说明
1 PMF-425P-MT,多芯MT保偏光纤对轴系统 1套 标准配置
2 PMF-MT-DWJ, MT插芯对轴定位件 1个 标准配置
3 PMF-mini MT-DWJ, mini MT插芯对轴定位件 1个 标准配置
4 PMF-200PL, 毛细管研磨夹具上对轴,

在线检查保偏光纤端面

1套 选购配件
5 PMF-SC-DWJ, SC连接器对轴定位件 1个 选购配件
6 PMF-FC-DWJ, FC连接器对轴定位件 1个 选购配件
7 PMF-LC-DWJ, LC连接器对轴定位件 1个 选购配件



操作流程(353ND胶固化MT插芯或单芯陶瓷插芯):

(1)剥纤,125um纤芯长度22-30mm

(2)切割光纤:使用光纤切割刀,纤芯留长12~15mm.

(3)点胶:插芯内注入适量353ND环氧胶。

(4)固定插芯: 将MT插芯固定在定位件上,点胶窗口向上。

(5)清洁纤芯:用棉签清洁光纤芯前端,去除脏污,清晰可见熊猫眼。

(6)对轴:依次对12芯保偏转动对轴,将熊猫眼置于正确的位置,依次固定每根光纤,防止对轴后转动,12芯完成对轴固定后进行下一步。

(7)预固化:开启预固化开关, 5-10分钟初步固化353ND胶。

(8)完全固化:将预固化后插芯和连接器放置于固化炉上充分15分钟120度热固化。

(9)组装:将固化后陶瓷插芯组装为成品连接器并完成压接,MT插芯无须组装直接装盘研磨。

(10)研磨:通过4~5道研磨完成光纤端面抛光。

(11)3D测试:视需要检测连接器3D几何参数,若无要求,可不测试。

(12)端面检查:检查光纤端面有无划痕/无白点/无黑点/无边缘破等缺陷,若无判定为良品。

(13)消光比及损耗测试:使用专用偏振消光比测试仪和宽带光源完成测试,依据客户标准判定产品OK和NG。
